衬胶阀门系列

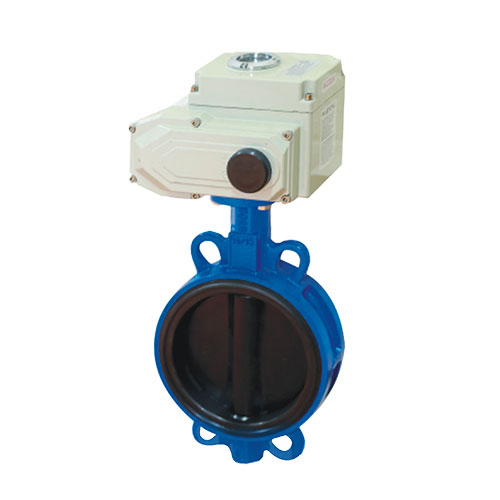

衬氟自控蝶阀

产品说明：

自控衬氟蝶阀，属于对夹/法兰式衬氟蝶阀系列；它由气动执行机构和衬氟蝶阀组成，阀体部分可与气动、电动执行机构选配组合，组成不同类型的蝶阀品种规格。该产品按其衬里材质分为全衬里蝶阀和半衬里蝶阀。全衬里蝶阀由于衬氟蝶阀阀体内腔均有抗腐蚀的氟塑料（PTFE/FEP/PFA）制成衬里，同时对碟板和阀杆里进行包衬氟塑料，并在阀基面内设有硅橡胶衬垫，用来调节阀座基面预紧，以达到与碟板密封性能。

阀体采用分离式，阀轴两端的密封由碟板与阀座之间的旋转基面靠氟橡胶圈来控制，从而使阀轴不与腔内介质接触，保证了密封不泄漏。该阀具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。适用于除熔融碱金属和元素氟外的任何腐蚀介质是化工、石油、医药、食品、钢铁冶炼、造纸、水电、环保保证等工业自动控制系统中作远距离集中控制或就地控制使用的理想产品。

DN	结构长度		PN10				PN16
	对夹式L	法兰式L	D	D1	D2	Z-фd	D	D1	D2	Z-фd	双作用	单作用	扭矩
	对夹式L	法兰式L	D	D1	D2	Z-фd	D	D1	D2	Z-фd	双作用	单作用	扭矩
50	43	108	160	125	90	4-18	160	125	90	4-18	ACT75D	ACT75S	10
65	46	112	180	145	110	4-18	180	145	110	4-18	ACT75D	ACT90S	140
80	46	114	195	160	130	8-18	195	160	130	8-18	ACT90D	ACT100S	50
100	52	127	215	180	148	8-18	215	180	148	8-18	ACT75D	ACT110S	90
125	56	140	245	210	180	8-18	245	210	180	8-18	ACT115D	ACT145S	100
150	56	140	285	240	202	8-22	285	240	202	8-22	ACT125D	ACT160S	110
200	60	152	340	295	263	8-22	340	295	263	12-22	ACT145D	ACT190S	180
250	68	165	395	350	313	12-22	405	355	313	12-26	ACT160D	ACT190S	350
300	78	178	445	400	368	12-22	460	410	368	16-26	ACT190D	ACT210S	590
350	78	190	505	460	415	16-22	520	470	415	16-26	AW17	AW20S	900
400	102	246	565	515	484	16-26	580	525	484	16-30	AW17	AW20S	1645
450	114	222	614	565	519	20-26	640	585	519	20-30	AW20a	AW20S	2680
500	127	229	670	620	590	20-26	715	650	590	20-33	AW20a	AW25S	3630
600	154	267	780	725	688	20-26	840	770	688	20-36	AW25	AW28S	5120

DN	结构长度		PN10				PN16
	对夹式L	法兰式L	D	D1	D2	Z-фd	D	D1	D2	Z-фd	双作用	单作用	扭矩
	对夹式L	法兰式L	D	D1	D2	Z-фd	D	D1	D2	Z-фd	双作用	单作用	扭矩
50	43	108	152	120.5	90	4-19	155	120	90	4-19	ACT75D	ACT75S	10
65	46	112	178	139.5	110	4-19	175	140	110	4-19	ACT75D	ACT90S	140
80	46	114	190	152.5	130	4-19	185	150	130	8-19	ACT90D	ACT100S	50
100	52	127	230	190.5	148	8-19	210	175	148	8-19	ACT75D	ACT110S	90
125	56	140	255	216	180	8-22	250	210	180	8-23	ACT115D	ACT145S	100
150	56	140	280	241.5	202	8-22	280	240	202	8-23	ACT125D	ACT160S	110
200	60	152	343	298.5	263	8-22	330	290	263	12-23	ACT145D	ACT190S	180
250	68	165	406	362.5	313	12-25	400	355	313	12-25	ACT160D	ACT190S	350
300	78	178	485	432	368	12-25	445	400	368	16-25	ACT190D	ACT210S	590
350	78	190	535	476	415	12-29	490	445	415	16-25	AW17	AW20S	900
400	102	246	597	539.5	484	16-29	560	510	484	16-27	AW17	AW20S	1645
450	114	222	635	578	519	16-32	620	565	519	20-27	AW20a	AW20S	2680
500	127	229	698	635	590	20-32	675	620	590	20-27	AW20a	AW25S	3630
600	154	267	813	749.5	688	20-35	795	730	688	24-33	AW25	AW28S	5120
